Arduino Nano v3 CH340 – para tus proyectos electrónicos

🔍 Descripción del Arduino Nano v3 CH340

El Arduino Nano v3 CH340 es una de las placas más populares dentro del ecosistema Arduino debido a su tamaño compacto, facilidad de uso y bajo costo. Esta versión utiliza el chip conversor USB-Serial CH340, lo que la convierte en una alternativa más económica frente a otras versiones que usan el FTDI.

A pesar de su tamaño reducido, esta placa incluye todas las funcionalidades básicas de un Arduino Uno, lo que la hace ideal para montajes en protoboard, robots, sistemas embebidos, automatización, domótica y prototipos portátiles.

Gracias a su formato miniatura y bajo consumo, el Arduino Nano v3 CH340 es ampliamente utilizado en proyectos donde el espacio es un factor clave

🧾 Especificaciones Técnicas

Característica	Detalles



Microcontrolador

ATmega328P (16 MHz)



Chip USB a serie

CH340G



Voltaje de operación

5V



Voltaje de entrada (VIN)

6–12V (recomendado 7–9V)

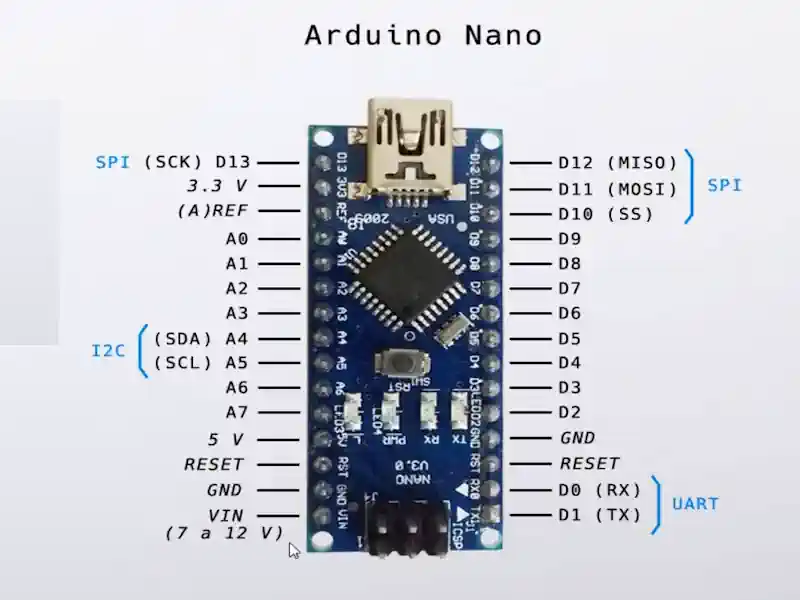

Pines digitales I/O

14 (6 con PWM)



Entradas analógicas

8



Memoria Flash

32 KB (2 KB usados por el bootloader)



Memoria SRAM

2 KB



Memoria EEPROM

1 KB



Corriente máxima por pin

40 mA



Conexión USB

Micro USB o Tipo C (dependiendo del modelo)



Dimensiones

Aproximadamente 43.2 x 17.8 mm

📥 Instalación del Controlador CH340

Para que tu computadora reconozca la placa del Arduino nano v3 ch340, es necesario instalar el controlador correspondiente:

• Windows: Descarga el controlador desde el sitio oficial de WCH:CH341SER.EXE​
• macOS: Puedes encontrar el controlador en el repositorio de GitHub: CH340 Driver para macOS.​
• Linux: Generalmente, el controlador ya está incluido en el kernel. Si no es así, puedes instalarlo desde los repositorios de tu distribución.



⚙️ Configuración en el IDE de Arduino

1. Selecciona la placa: En el IDE de Arduino, ve a Herramientas > Placa > Arduino Nano.​
2. Selecciona el procesador: En Herramientas > Procesador, elige ATmega328P o ATmega328P (Old Bootloader), dependiendo de la versión de tu placa.​
3. Selecciona el puerto: Conecta la placa a tu computadora y selecciona el puerto correspondiente en Herramientas > Puerto.​
4. Sube un sketch: Prueba la conexión subiendo un programa simple, como el ejemplo “Blink”, para verificar que todo funcione correctamente.



💡 4. Subir un programa de prueba (“Blink”)

• En el IDE, ve a Archivo > Ejemplos > 01.Basics > Blink
• Haz clic en el botón de subir (icono de flecha hacia la derecha)
• Si todo va bien, verás el LED integrado (pin D13) parpadeando



🧪 Consejos si hay problemas

• Si ves un error tipo avrdude: stk500_getsync(), probablemente necesitas seleccionar Old Bootloader
• Asegúrate de que el cable USB no sea solo de carga (algunos cables de teléfonos lo son)
• Reinicia el IDE o prueba otro puerto USB si no se detecta



📚 Recursos Adicionales

• Esquemático de la placa: Puedes consultar el esquemático de la placa para entender mejor su diseño y conexiones.​
• Documentación del ATmega328P: Revisa la Hoja de datos del ATmega328P para obtener información detallada sobre el microcontrolador.​
• Documentación del CH340G: Consulta la Hoja de datos del CH340G para conocer más sobre el convertidor USB a serie.

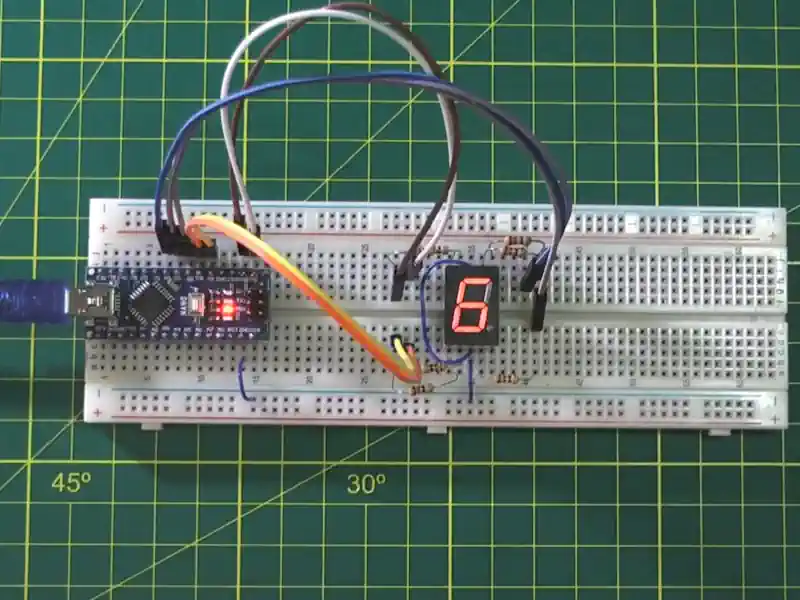

Proyectos con el Arduino Nano V3

El Arduino Nano V3 con el chip CH340 es una excelente opción para proyectos electrónicos compactos y económicos. A continuación, te dejo una lista de ideas de proyectos prácticos y creativos que puedes hacer con este modelo:

🔧 Proyectos Sencillos

1. Semáforo LED
   • Simula un semáforo con 3 LEDs y temporizadores.
   • Ideal para aprender control de salidas digitales.
2. Estación Meteorológica Básica
   • Usa sensores como el DHT11 o DHT22 para medir temperatura y humedad.
   • Muestra los datos en un display LCD 16×2 o en el monitor serial.
3. Alarma de Movimiento
   • Usa un sensor PIR para detectar movimiento.
   • Activa un buzzer o LED como alarma.
4. Control de Luces por LDR
   • Usa una fotorresistencia (LDR) para encender un LED automáticamente en la oscuridad.



🔋 Proyectos Intermedios

1. Mini Estación de Clima IoT (con ESP8266)

• Arduino nano v3 ch340 mide temperatura/humedad y envía datos vía WiFi a una plataforma como ThingSpeak.
• Requiere módulo WiFi como ESP-01.

2. Control de Ventilador por Temperatura

• Usa un sensor de temperatura para activar un ventilador con un transistor.
• Ideal para controlar pequeños ventiladores de PC.

3. Pantalla OLED con Sensores

• Muestra datos de sensores (como acelerómetro, giroscopio, etc.) en una pantalla OLED I2C.



🤖 Proyectos Avanzados

1 Mini Robot Seguidor de Línea

• Usa sensores IR para seguir una línea negra sobre fondo blanco.
• Controla dos motores DC con un puente H L298N o L9110.

2 Control Remoto por Infrarrojos

• Usa un receptor IR para controlar LEDs, motores u otros actuadores con un control remoto de TV.

3 Sistema de Riego Automático

• Usa un sensor de humedad del suelo para regar una planta automáticamente con una bomba controlada por relé.



💡 Recomendaciones

1. CH340: Asegúrate de tener instalado el driver CH340G en tu PC para que el Arduino nano v3 ch340 sea reconocido correctamente.
2. Alimentación: Puedes alimentar el Nano por el pin VIN (6–12V) o directamente por USB (5V).
3. IDE: Usa el IDE oficial de Arduino, seleccionando el modelo Arduino Nano y el procesador adecuado (puede ser ATmega328P o ATmega328P (Old Bootloader)).





🏪 ¿POR QUÉ COMPRAR EN MICROELECTRONICS?

✅ Envíos a todo Ecuador
✅ Atención personalizada vía WhatsApp
✅ Productos 100% garantizados
✅ Soporte técnico para principiantes y expertos
✅ Múltiples métodos de pago seguros
✅ Tienda física en La Troncal para retiro inmediato
✅ Precios competitivos y productos probados

MicroElectronics no solo vende electrónica, sino que acompaña a cada cliente en su experiencia de aprendizaje y desarrollo.



💬 PREGUNTAS FRECUENTES

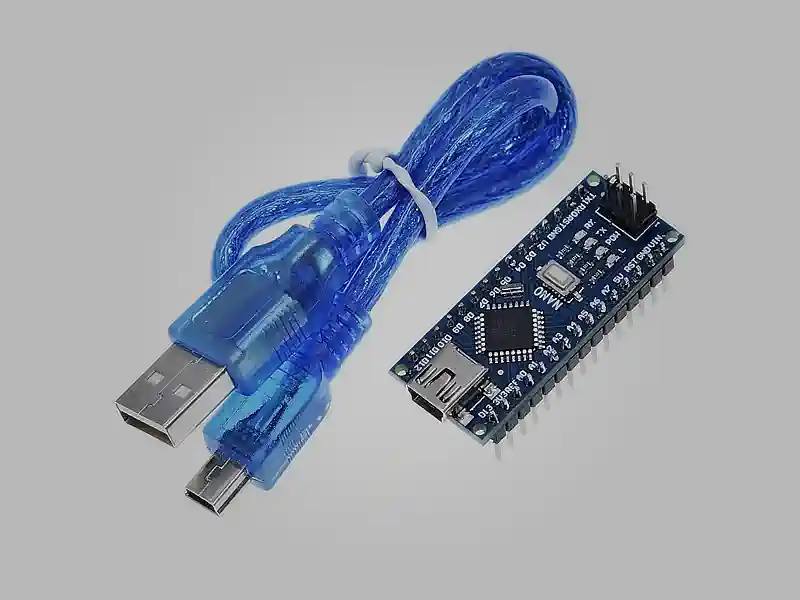

¿Incluye el cable USB?
