Sensor de movimiento PIR HC SR501 para Arduino y proyectos electrónicos

Detecta movimiento fácilmente con el módulo PIR HC SR501: ideal para Arduino, robótica y domótica

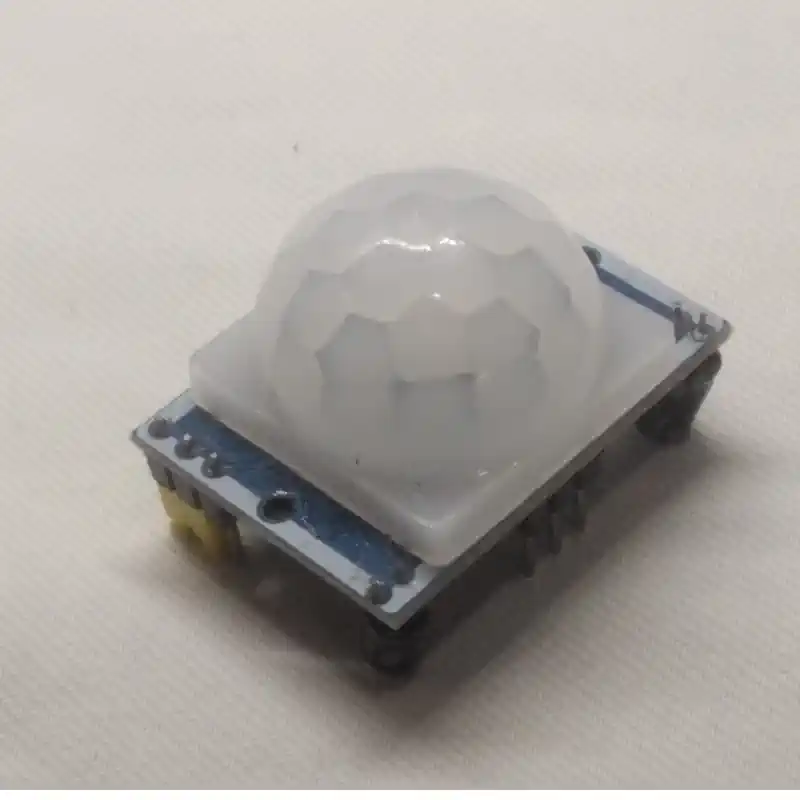

El Sensor de movimiento PIR HC SR501 es un módulo infrarrojo pasivo que detecta la presencia de personas u objetos mediante cambios de radiación térmica. Es ampliamente utilizado en proyectos de Arduino, domótica, robótica y sistemas de seguridad, gracias a su bajo consumo, fácil conexión y ajuste de sensibilidad. Perfecto para activar alarmas, encender luces o automatizar cualquier proyecto electrónico de manera rápida y eficiente.

📜Información Sensores de movimiento Arduino pir HC-SR501:

1. el sensor automático: para ingresar el rango de salida de los Sensor de Movimiento  PIR HC SR501 Ajuste IR infrarrojo piro eléctrico es alto, las personas dejan el rango del sensor de la demora automática en alto, salida baja.
2. el control fotosensible (opcional, la fábrica no está configurada) puede establecer el control fotosensible durante el día o la intensidad de la luz sin inducción.
3. la compensación de temperatura (opcional, la fábrica no está configurada): en el verano, cuando la temperatura ambiente aumenta a 30 ~ 32 °, un rango de detección ligeramente más corto, la compensación de temperatura se puede utilizar como compensación de rendimiento.
4.  modo de dos disparos: (puede seleccionarse mediante puentes), no se puede repetir el disparador: la salida del sensor es alta, el tiempo de retardo ha terminado, la salida se volverá automáticamente baja desde la posición alta; activador repetible: la salida del sensor es alta después del período de demora, si el cuerpo humano en sus actividades de rango de detección, su salida permanecerá alta hasta que la demora se deje de alta a baja (revisión del módulo del sensor.
5. Las actividades medidas de cada cuerpo se extenderán automáticamente) después de un tiempo de retardo, y el evento final del tiempo de retardo Punto de inicio del tiempo). con tiempo de bloqueo de inducción (la configuración predeterminada: tiempo de bloqueo 2.5S): módulo del sensor, después de cada salida del sensor (cambio alto en un nivel bajo), puede configurar un bloqueo seguido por un período de tiempo, en este período de tiempo el sensor No acepta ninguna señal del sensor.
6. Esta característica puede tener un “tiempo de salida del Sensor de movimiento PIR HC SR501” y “tiempo de bloqueo” el intervalo entre el trabajo producido puede aplicarse para detectar el intervalo Productos; también inhibe esta función durante la conmutación de carga para una variedad de interferencias. (Este tiempo se puede configurar en cero segundos, decenas de segundos).
7.  el rango de voltaje de trabajo: el voltaje predeterminado DC4.5V-20V.
8.  consumo de micro energía: corriente estática “50 microamperios, especialmente para productos de control automático a batería. 8, las señales de salida de alto nivel: los tipos de circuitos pueden ser fácilmente y de acoplamiento.

📦 Características Técnicas del HC-SR501

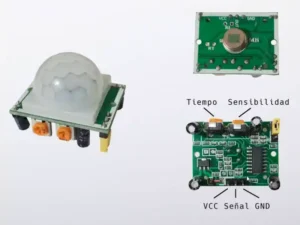

📌 Pinout

• VCC: Alimentación (5V del Arduino)
• GND: Tierra
• OUT: Señal digital (HIGH = movimiento detectado)

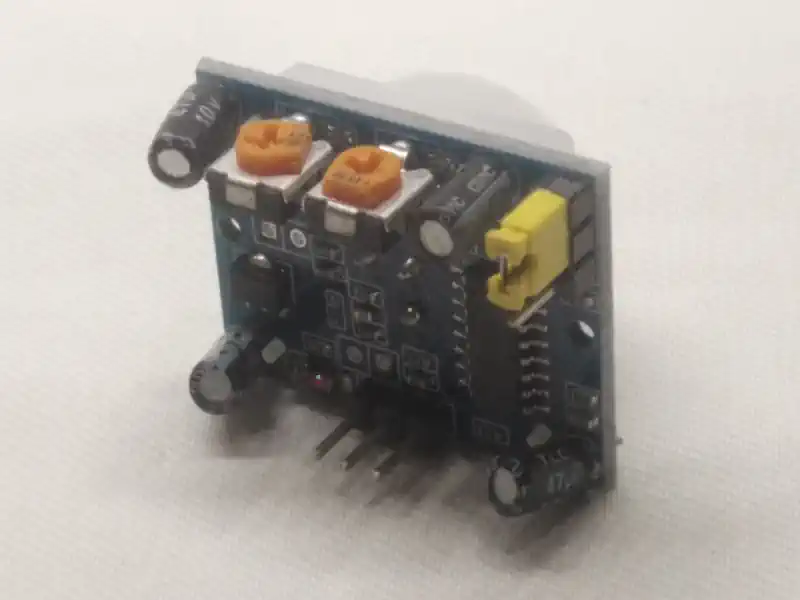

⚙️ Ajustes físicos

• Potenciómetro de sensibilidad (rango): regula hasta dónde puede detectar movimiento.
• Potenciómetro de retardo de tiempo: ajusta cuánto tiempo permanece en HIGH la señal de salida.
• Jumper de modo:
  • H: Repetir disparos (mantiene la salida en HIGH si sigue detectando)
  • L: Disparo único (espera a terminar el pulso antes de volver a activarse)

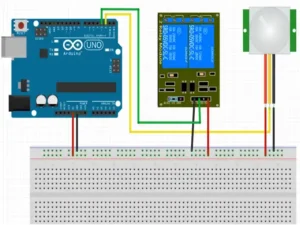

🔌 Conexión a Arduino

HC-SR501        Arduino

——–        ——-

VCC             5V

GND             GND

OUT             Pin digital 2 (por ejemplo)

🧪 Código de ejemplo en Arduino

int sensorPin = 2;   // Pin del sensor

int ledPin = 13;     // LED incorporado

void setup() {

pinMode(sensorPin, INPUT);

pinMode(ledPin, OUTPUT);

Serial.begin(9600);

}

void loop() {

int estado = digitalRead(sensorPin);

if (estado == HIGH) {

digitalWrite(ledPin, HIGH);

Serial.println(“¡Movimiento detectado!”);

} else {

digitalWrite(ledPin, LOW);

}

delay(100);

}

💡 Proyectos comunes

1. Sistema de alarma: Activar una sirena o LED cuando detecta movimiento.
2. Luces automáticas: Encender luces al detectar presencia.
3. Contador de personas: Junto con otros sensores.
4. Cámaras de seguridad: Activación por movimiento.
5. Robots de vigilancia o seguimiento.

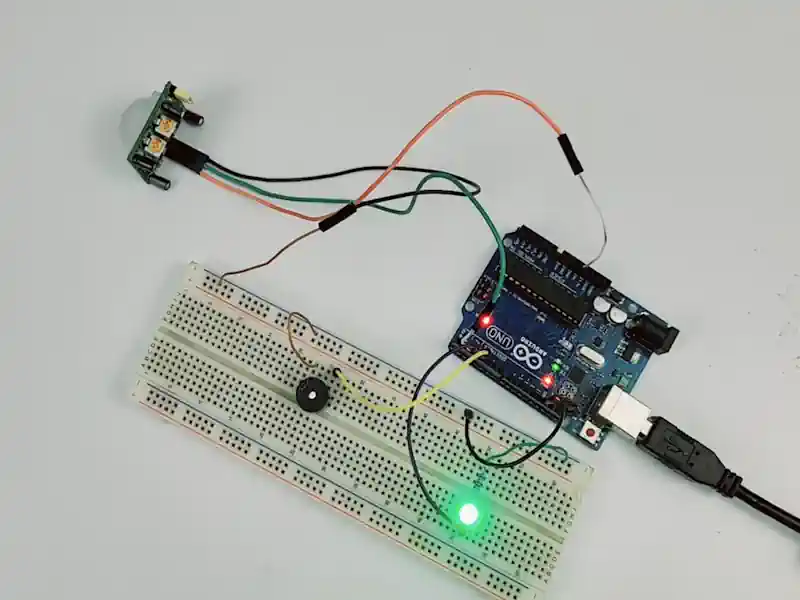

🛠 Proyecto: Sistema de Alarma con Sensor de Movimiento HC-SR501

🎯 Objetivo

Crear un sistema de seguridad básico que detecte movimiento usando  Sensor de Movimiento  PIR HC SR501 y active una alerta sonora (buzzer) y visual (LED).

📦 Componentes necesarios

🔌 Conexión

🧠 Código Arduino

// Pines

const int pinSensor = 2;

const int pinLED = 3;

const int pinBuzzer = 4;

void setup() {

pinMode(pinSensor, INPUT);

pinMode(pinLED, OUTPUT);

pinMode(pinBuzzer, OUTPUT);

Serial.begin(9600);

}

void loop() {

int movimiento = digitalRead(pinSensor);

if (movimiento == HIGH) {

digitalWrite(pinLED, HIGH);

digitalWrite(pinBuzzer, HIGH);

Serial.println(“Movimiento detectado”);

} else {

digitalWrite(pinLED, LOW);

digitalWrite(pinBuzzer, LOW);

Serial.println(“Sin movimiento”);

}

delay(100);

}

📊 Funcionamiento

• Los Sensor de Movimiento  PIR HC SR501  detecta movimiento dentro de su rango.
• Si hay movimiento, el pin de salida se pone en HIGH.
• Arduino enciende el LED y el buzzer como señal de alarma.
• Si no hay movimiento, se apagan ambos.

🧩 Ideas para ampliar

• Usar un módulo de relé para controlar luces reales.
• Enviar una notificación al celular con un módulo Wi-Fi (ESP8266).
• Activar una sirena más potente o una cámara.

✅ Beneficios destacados

• Detecta movimiento humano con alta sensibilidad.
• Bajo consumo de energía.
• Ajustes personalizables de alcance y duración.
• Perfecto para principiantes en Arduino.

💡 Aplicaciones sugeridas

• Sistemas de alarma y seguridad.
• Iluminación automática.
• Robótica con sensores.
• Cámaras activadas por movimiento.
• Automatización del hogar.

💬 Preguntas Frecuentes

1. ¿Qué voltaje necesita el Sensor de movimiento PIR HC SR501?
   👉 Funciona entre 4.5V y 20V, ideal para Arduino (5V).

2. ¿El sensor PIR detecta animales pequeños?
   👉 Sí, pero depende de la sensibilidad ajustada.

3. ¿Puedo usarlo con ESP8266 o ESP32?
   👉 Sí, es totalmente compatible.

4. ¿Qué alcance tiene?
   👉 De 3 a 7 metros, ajustable con potenciómetro.

🎯 ¡Activa tu creatividad con este sensor de movimiento PIR HC-SR501!

Detecta movimiento con precisión y crea alarmas, luces automáticas, robots y más 🤖💡
Compatible con Arduino y fácil de usar 🔧

🔌 Ideal para: seguridad, automatización, robótica y más
¡Haz tu pedido ahora y dale movimiento a tus proyectos! 🛠✨
